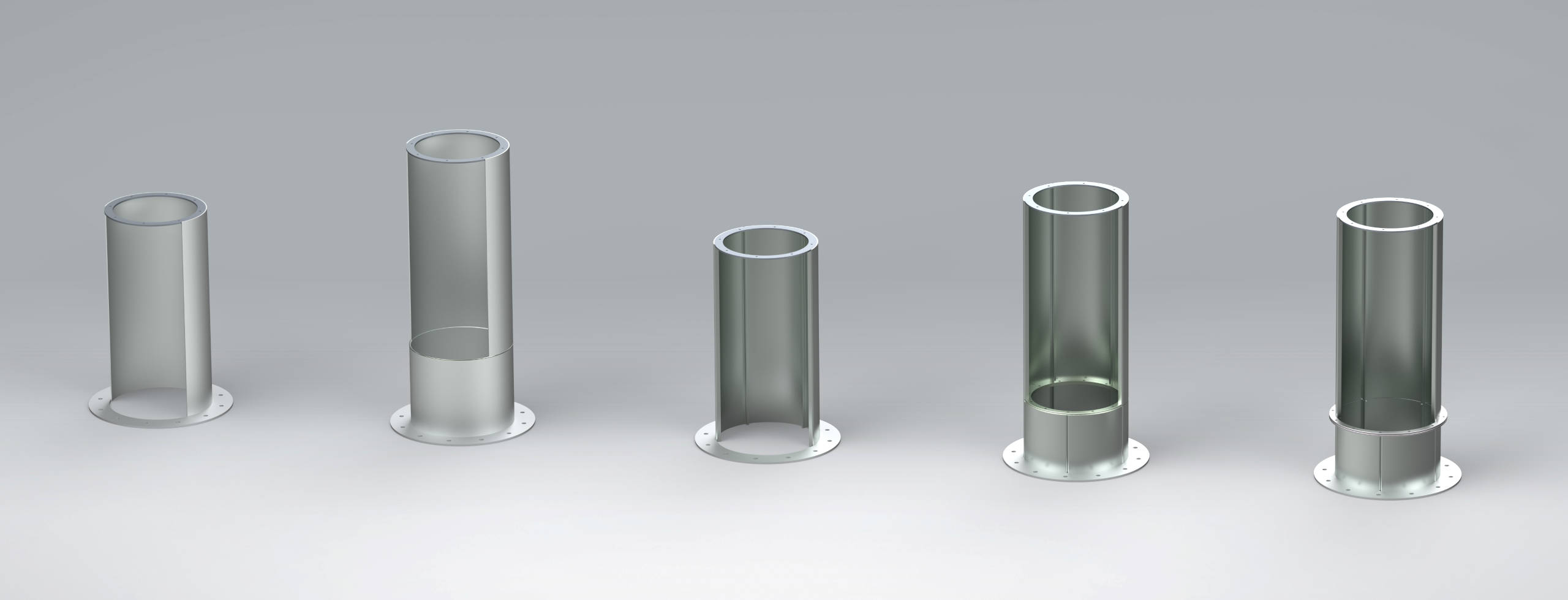

Sockel

Sockel

Ein Rohrsockel kann im Zuge der Baumaßnahmen unabhängig von der Turmmontage im Vorfeld montiert und abgeklebt werden. Die Verwendung eines Sockels ist sinnvoll, um die Gefahr von Beschädigungen am Lüftungsturm zu vermeiden, wenn andere Gewerke wie die Landschaftsgestaltung frühzeitig erfolgen sollen.

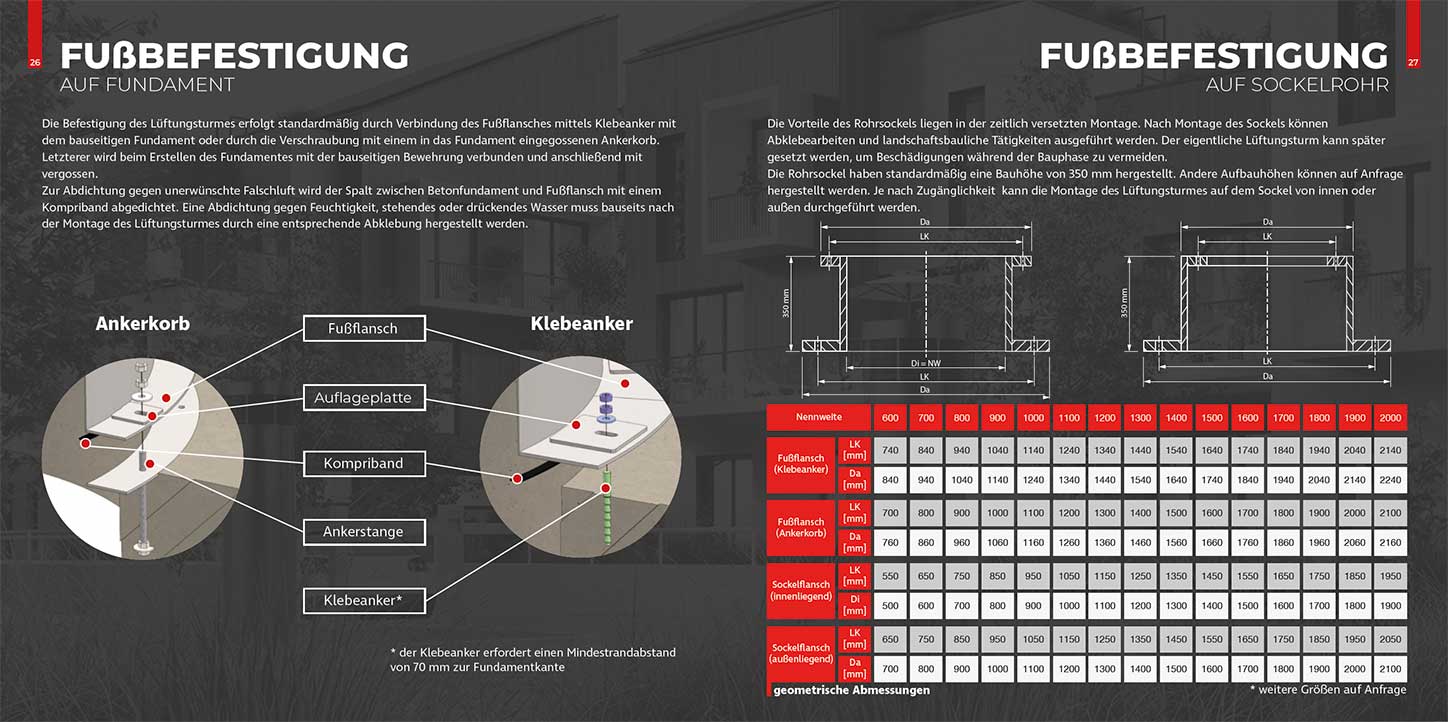

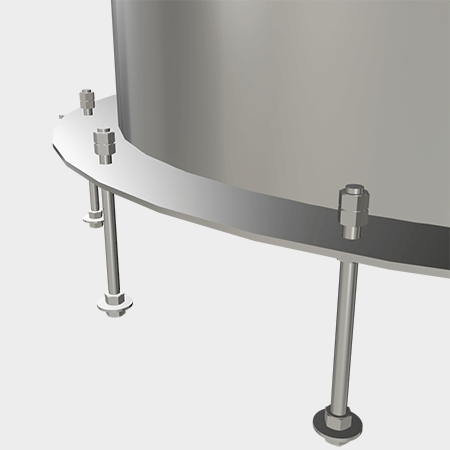

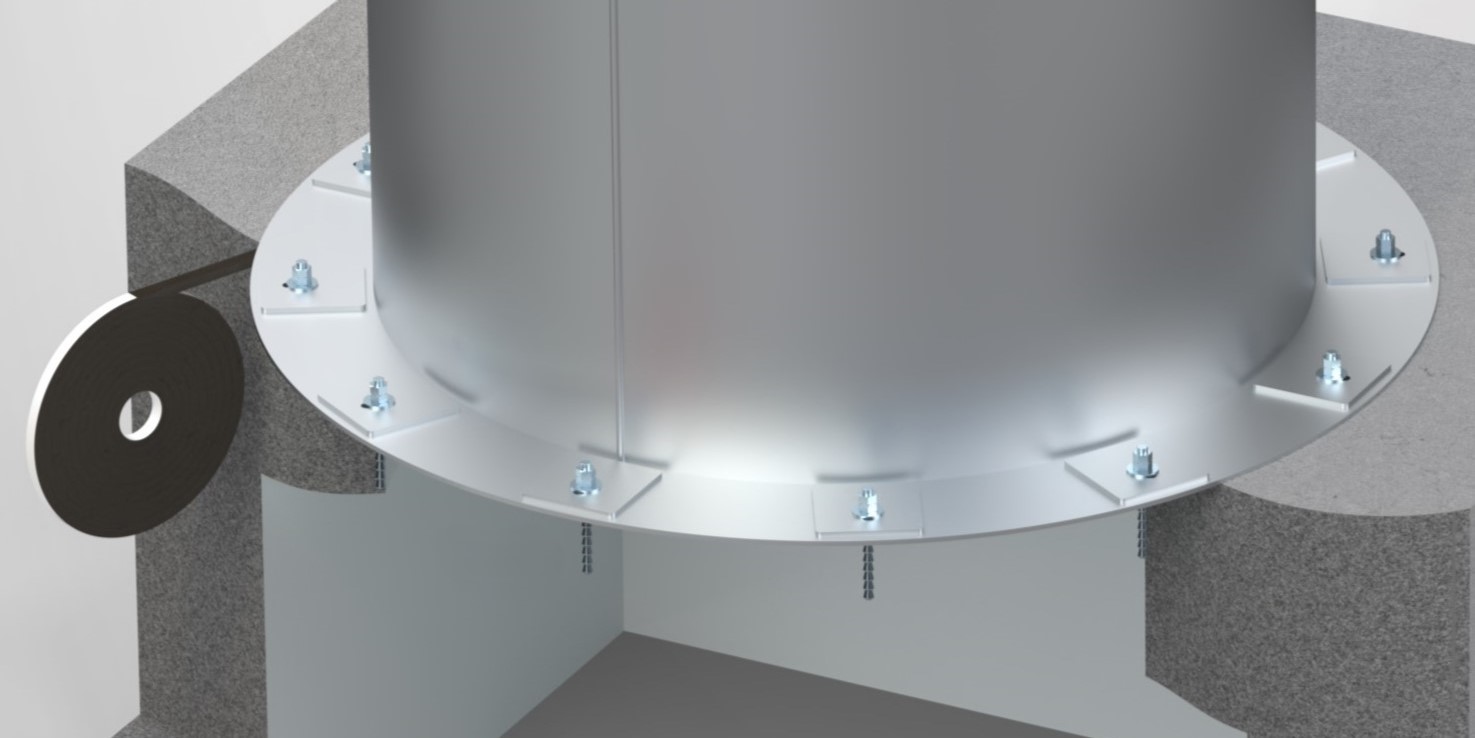

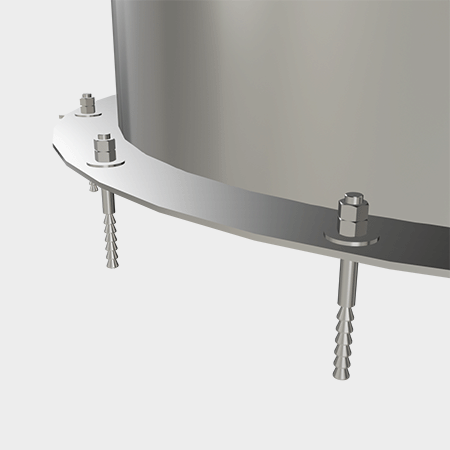

Klebeanker

Klebeanker

Die gängigste Befestigungsart des Lüftungsturmes mit dem Baukörper erfolgt durch Klebeanker. Der Fußflansch des Lüftungsturmes dient als Bohrschablone. Nach dem Einkleben der Ankerstangen in den Beton wird der Flasch mit Muttern verschraubt Als Abdichtung gegen Flaschluftansaugung wird ein Kompriband verwendet. Eine Abklebung gegen stehendes oder drückendes Wasser muss bauseits erfolgen.

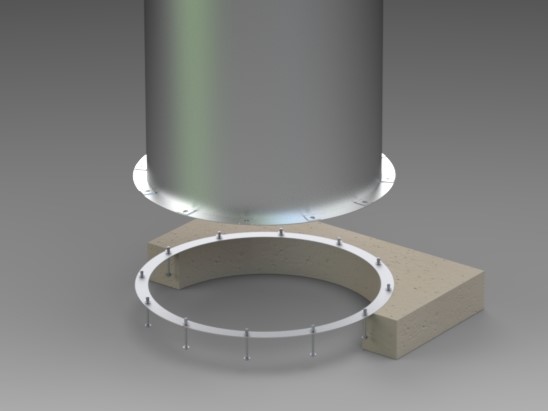

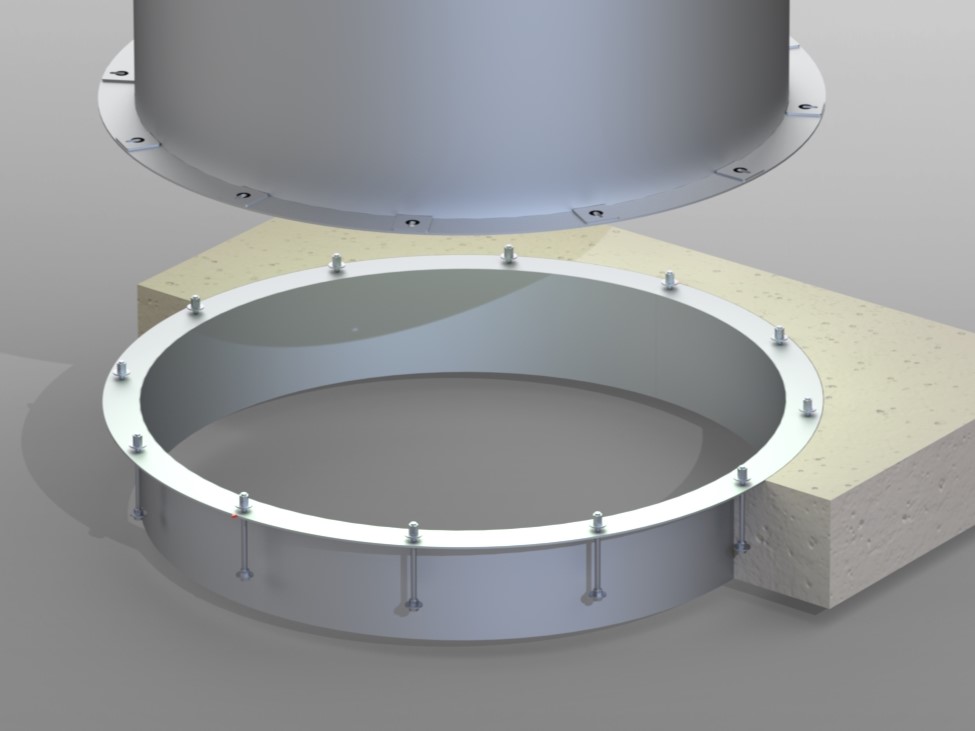

Ankerkorb

Ankerkorb

Bei der Befestigungsvariante mit Ankerkorb wird dieser vorab zur Baustelle geliefert. Beim Erstellen des Fundaments wird der Ankerkorb mit der bauseitigen Bewehrung verbunden und anschließend mit vergossen. Ein Hülsrohr aus Edelstahl kann als verlorene Schalung dienen.

Edelstahl

Edelstahl überzeugt als korrosionsbeständiger optisch anspruchsvoller und hochwertiger Werkstoff in V2A oder V4A bei vielen Anwendungen. In vielen Fällen ist ein V2A ausreichen. Bei ausgeprägter Küstennähe oder besonderer Belastung z.B. durch Chlor bei Schwimmbädern empfehlen wir den V4A.

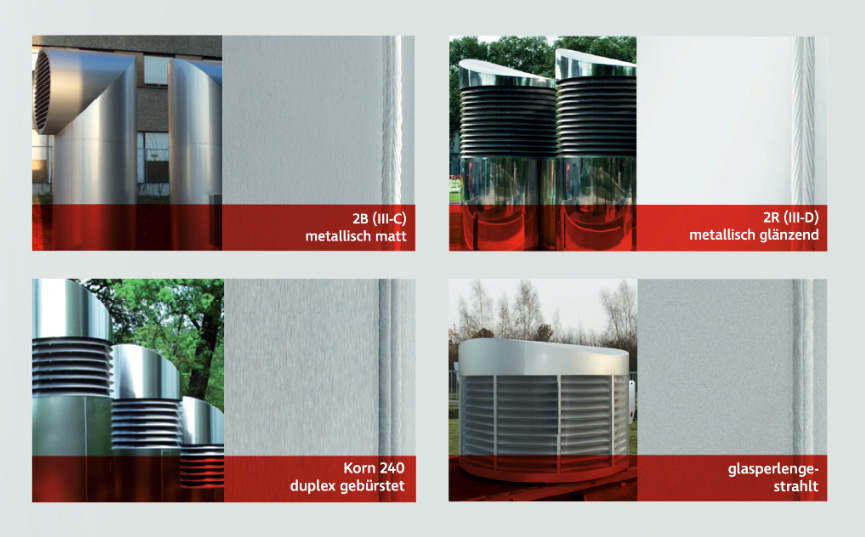

Der Edelstahl ist in folgenden Oberflächen erhältlich:

Unbearbeitet 2b/3C matt
K240 duplex geschliffen
2R/3D glänzend
glasperlengestrahlt

Stahl

Stahl steht mit einer entsprechenden Lackierung für optische Vielseitigkeit. Üblich sind Farbtöne der RAL Karte K7 Classic. Es sind aber auch andere Farbsysteme denkbar. Sie können je nach Anwendungsbereich zwischen folgenden Korrosionsschutzklassen gemäß ISO 12944 wählen:

C3 hoch (Standard)

Anwendung bei Einfluss von hoher Luftfeuchtigkeit und geringer Luftverunreinigung (Nahrungsmittelindustrie, Reinigung, Brauereien, Stadt- und Industrieatmosphäre, etc.) Die Schutzdauer „hoch“ beschreibt einen Zeitraum von über 15 Jahren.

C4 hoch

Schutzklasse für Industrie- und Küstenbereiche mit mäßiger Salzbelastung (Chemische Fabriken, Schwimmbäder, Häfen)

C5 hoch

Schutzklasse für Bauwerke und/oder Bereiche mit ständiger Kondensation und hoher Verschmutzung (Küsten- und Offshorebereiche mit hoher Salzbelastung, Industriegebiete mit hoher Luftfeuchte und aggressiver Atmosphäre)

Cortenstahl

Cortenstahl bildet durch Bewitterung auf der Oberfläche eine Rostschicht aus. Diese Rostschicht schützt den Stahl vor weiterer Korrosion und zeigt mit seiner Patina seine charakteristische Optik. Die Konstruktion wird als Schweiß-, Niet- Kantkonstruktion umgesetzt.
